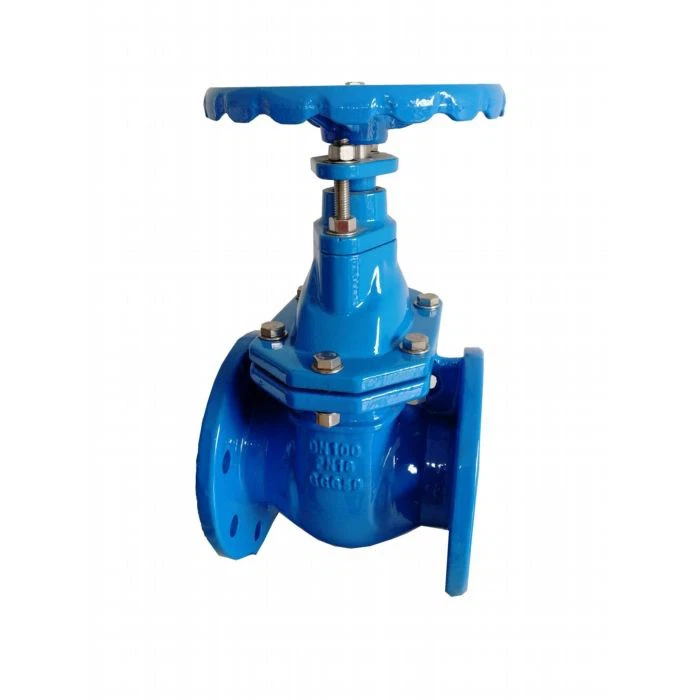

Bs5150 Ruční kolo Litinový přírubový šoupátko
BS5150 Litinový ventil s ručním kolem s přírubou
Yantai Jinhai Precision Instrument Co., Ltd. je v současné době největším poskytovatelem online prodejních služeb „šoupátka“ v Číně. Společnost integruje vysoce kvalitní výrobce litinových přírubových šoupátek a poskytuje komplexní služby před prodejem, během něj a po něm. Společnost má na skladě velké zásoby šoupátek po celý rok, které uživatelům poskytují výběr šoupátka, princip a funkci, konstrukční rozměry, pokyny k instalaci, stahování dat atd.
Šoupátko je ovládací prvek v potrubním systému, který pomocí ručního kola pohání šoupátkovou desku tak, aby se pohybovala ve vertikálním směru osy kanálu, aby přerušila tok média. Během používání musí být ventil zcela otevřen nebo zcela uzavřen a nelze jej použít k regulaci průtoku.
Při zavřeném šoupátku může být těsnicí plocha utěsněna pouze středním tlakem, to znamená, že těsnicí plocha šoupátkové desky je přitlačena k sedlu ventilu na druhé straně pouze středním tlakem, aby bylo zajištěno utěsnění šoupátka. těsnící plocha, která je samotěsnící. Většina šoupátek využívá nucené těsnění, to znamená, že když je ventil zavřený, musí se spoléhat na vnější sílu, která přitlačí šoupátko k sedlu ventilu, aby se zajistila těsnost těsnící plochy.
Šoupátko šoupátka se pohybuje lineárně s dříkem ventilu, který se nazývá šoupátko se zdvihací tyčí (také nazývané šoupátko se stoupající tyčí). Obvykle je na zvedací tyči trapézový závit. Prostřednictvím matice na horní straně ventilu a vodicí drážky na tělese ventilu se rotační pohyb mění na lineární pohyb, to znamená, že provozní moment se mění na provozní tah. U některých ventilů je matice dříku ventilu umístěna na šoupátkové desce a otáčení ručního kola pohání vřeteno ventilu do otáčení, čímž se zvedá šoupátko. Tento druh ventilu se nazývá šoupátko s otočnou tyčí nebo skryté tyčové šoupátko.
DN (mm) |
(mm) | (kg) |
|||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | ||
| 50 | 180 | 160 | 125 | 100 | 20 | 4-18 | 345 | 180 | 17 |
| 65 | 195 | 180 | 145 | 120 | 20 | 4-18 | 376 | 180 | 20 |
| 80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 417 | 200 | 27 |
| 100 | 230 | 215 | 180 | 155 | 22 | 8-18 | 460 | 200 | 50 |
| 125 | 255 | 245 | 210 | 185 | 24 | 8-18 | 525 | 240 | 70 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8-23 | 567 | 240 | 95 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 705 | 320 | 150 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12-23 | 800 | 320 | 200 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12-23 | 886 | 400 | 280 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 968 | 400 | 360 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1090 | 500 | 500 |
| 450 | 510 | 615 | 565 | 538 | 32 | 20-25 | 1175 | 500 | 590 |
| 500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1414 | 720 | 680 |
| 600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1593 | 720 | 951 |
| 700 | 660 | 895 | 840 | 800 | 40 | 24-30 | 1812 | 800 | 1950 |
